纳米磷酸锆载银lzb-gc在复合树脂的抗菌应用

抗菌型复合树脂因具有良好的机械性能和优异的美学修复效果而备受研究者的青睐，也是口腔应用领域里使用较为广泛的材料。大量研究已经证实磷酸锆载银（lzb-gc）是一种以磷酸锆（Zr(HPO4)2)为载体的银系抗菌剂，抗菌性和活性较为理想．该抗菌剂对银离子的色变问题也作了重要改进，具有较好的耐变色性能。

将磷酸锆载银（lzb-gc）抗菌剂以不同质量比例分别添加到藻酸盐印模材料中，以空白组为对照，采用薄膜密着法测试其对金黄色葡萄球菌以及大肠杆菌的抗菌性能．研究发现，增加lzb-gc抗菌剂的量，抗菌率也相应的增大。

下面的实验室讲磷酸锆载银抗菌剂以不同比例添加入到口腔义齿基托材料中，测试该种材料的机械性能。

研究发现：当添加量为2%-3%时，力学性能增强，抗菌性效果良好。寻找在复合树脂中加入抗菌剂制备出新型抗菌复合树脂的方法是目前口腔领域里很有研究价值的工作。本研究采用机械搅拌和超声分散，将磷酸锆载银抗菌剂以1.5％的质量比分散在杜拉菲勒复合树脂中，制备成磷酸锆载银抗菌性复合树脂。

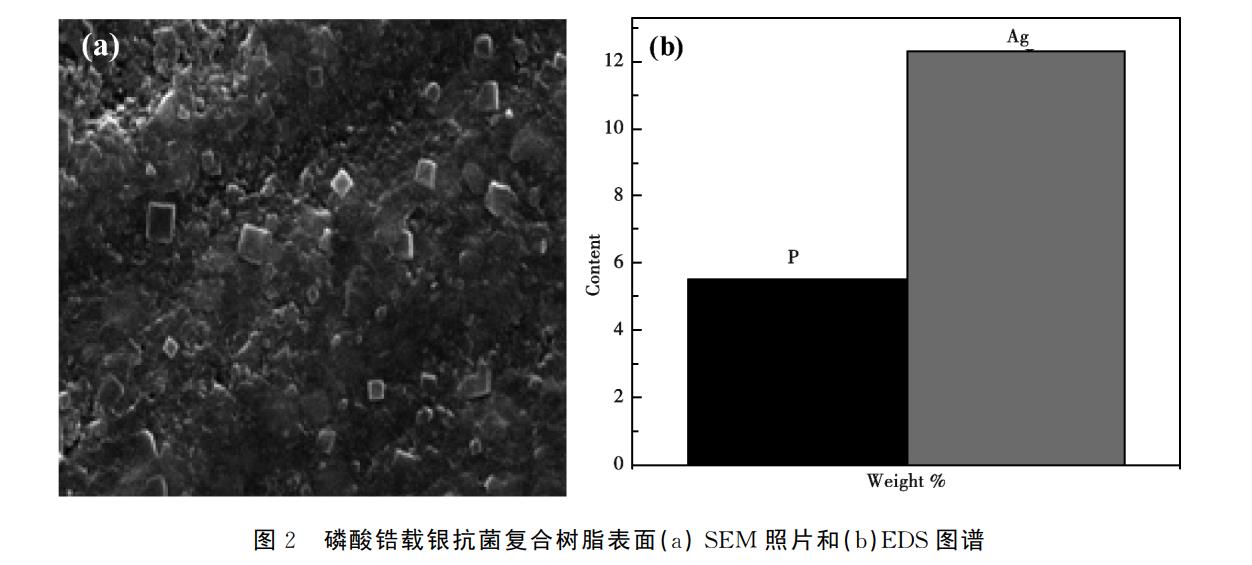

由图可以看出，有一些类似立方体形状、大小不一、分布均匀的颗粒复合在树脂的表面．由此可以看出：通过该实验方法，可成功地将磷酸锆载银抗菌剂和杜拉菲勒复合树脂均匀地混合在一起，且无团聚现象．由图２（b）中可见，磷酸锆载银复合树脂表面含有P、Ag元素，这也进一步说明磷酸锆载银抗菌剂已经成功混合到复合树脂中。

文章来源：聊城职院，李艳华。纳米磷酸锆载银抗菌剂：https://www.mkfmkj.com/content/35.html
